Рисование Лекц 12.10.13 Линейная перспектива, тела вращения

[Smirnov S]

Началась лекция с объяснения и правил рисования прямоугольных тел, по правилам линейной перспективы.

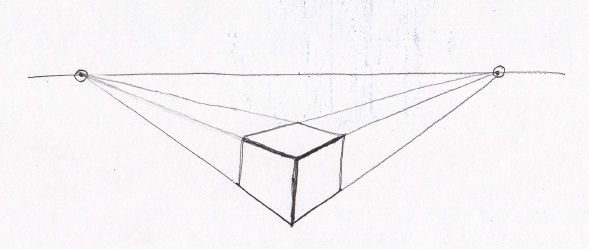

В частности объяснялось построение линейной перспективы куба к двум точкам, суть данного построения сводится к тому, что рисуется линия горизонта, которая соответствует и линии глаза. Иными словами линия горизонта всегда располагается на уровне глаз. На линии горизонта рисуются две точки к которым мы будем сводить направляющие (правило построения перспективы все параллельные линии сходятся на линии горизонта) линии тела. Начинаем рисовать куб расположенный ниже линии глаза. Куб при построении начинает строиться с грани расположенной ближе всего к нам (вертикальная линия соответствующая ближней к нам грани) Затем от нее чертятся направляющие линии к нашим двум точкам расположенным на линии горизонта. На верхних (если очень хочется можно и на нижних) направляющих линиях откладываются отрезки соответствующие верхним ближним к нам видимым граням куба, и из конечных точек отрезков прокладываются вертикальные линии соответствующие вертикальным дальним видимым граням куба. Соединив направляющими линиями из правой и левой вершины куба мы получим четвертую верхнюю, видимую нам вершину куба.

[Smirnov S]

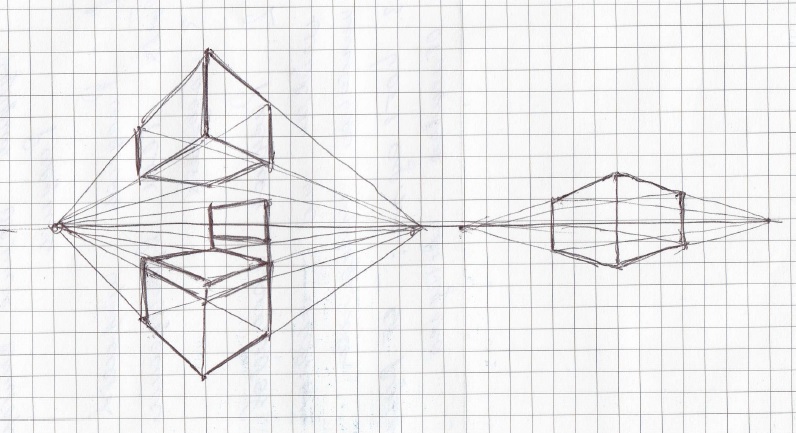

К самой лекции, был не совсем подготовлен, и картинка рисовалась ручкой. Нижний куб позднее преобразовался в стул
